Dell EMC ML3



Dell EMC ML3 Tape Library состоит из Base модуля и Expansion, добавляемых опционально. Base module выполнен в корпусе высотой 3U и предназначен для установки в стандартные серверные стойки. Спереди находится дисплей и два магазина под картриджи.

Правый магазин при опции «I/O station ON» содержит 15 отсеков для лент и 5 для I/O ; левый — 20-ть слотов для лент. В режиме «I/O station OFF», в каждом магазине доступно 20-ть слотов под картриджи.

Dell EMC ML3 Front

Сзади находятся два отсека блоков электропитания, контроллер управления и слоты для установки Tape Drive. На момент написания обзора поддерживаются полно размерные приводы — full-high (FH)  и половинной высоты — half-high (HH) поколений  LTO-6, LTO-7 и LTO-8 с интерфейсами 6 Gb/sec SAS и 8 Gb/sec Fibre Channel. Варианты размещения на модуль получаются следующие:

  • до 3-х half-high (HH)
  • 1 full-high (FH)
  • 1 full-high (FH) + half-high (HH)

Скорости работы в соответствии с типом привода могут достигать: 1296GB/hr (Ultrium 8 FH), 1080GB/hr (Ultrium 8 HH или Ultrium 7), 576GB/hr (Ultrium 6).

Dell EMC ML3 rear

Expansion module схож по конструктиву с Base за исключением того, что отсутствуют дисплей и порты управления — 3U, 2 магазина по 20-ть слотов, до 3-х half-high (HH) Tape Drive или 1 full-high (FH) + half-high (HH).

Максимальное количество подключаемых модулей расширения — 6. В результате получаем в предельной конфигурации:

  • 21U rack form factor
  • 280 slots
  • 21 HH LTO drives

Dell EMC ML3 Expansion Front

Имеется возможность разделения ленточной библиотеки на логические партиции по следующим правилам:

  • каждая партиция должна иметь минимум 1 Tape Drive
  • максимальное количество партиций — 21
  • «I/O station» должны быть в состоянии «ON» до ассоциации с партицией
  • если партиция не имеет «I/O station», то для import/export картриджей необходимо извлекать магазин полностью, что требует перевода ленточной библиотеки в состояние off line

Доступны две High Availability опции: Data Path Failover — переключение между активными путями привода в случае проблем с одним из них. и Control Path Failover — отказоустойчивость на уровне приводов.

Емкость носителей в зависимости от поколения (текущего и будущих) представим таблицей ниже.

LTO Technology

Картриджи существуют двух видов: RW — перезаписываемые и WORM — одноразовая запись.

С выходом поколения LTO-8 впервые появились носители «Type M». Что это? Если взять новый картридж LTO-7 и проинициализировать его в приводе LTO-8, то доступная емкость будет равна 9TB, то есть ровно посередине между стандартными форматами  LTO-7 и 8-мь. Данная операция имеет определенные особенности:

  • применимо только для  автозагрузчиков и ленточных библиотек, одиночным приводам такая опция недоступна
  • LTO-7 Type M картриджи не могут быть прочитаны в рамках LTO-7 hardware
  • LTO-7 картридж не может быть переформатирован в LTO-7 Type M, если он хотя бы раз использовался в приводе LTO-7
  • LTO-7 Type M картридж не может быть переформатирован обратно в LTO-7

С выходом поколения LTO-8 появилась еще одна особенность — данные приводы перестают читать носители «через поколение». Текущее состояние LTO tape drive to media compatibility приведем следующей таблицей.

Dell LTO tape drive to media compatibility

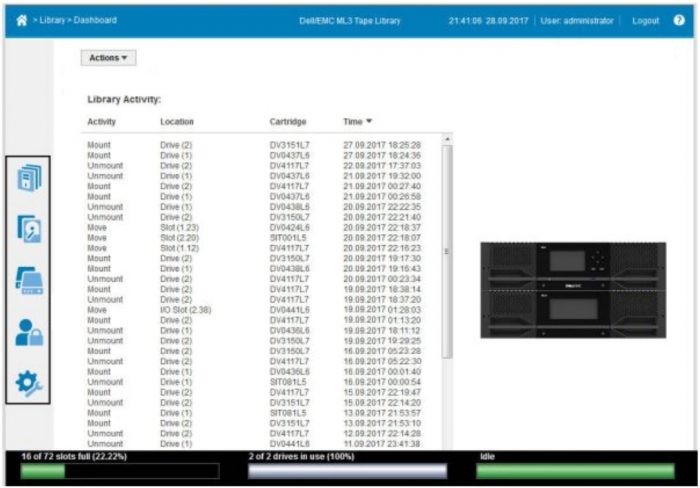

Управление возможно как локальное (Operator Panel), так и удаленное — Web-based GUI.

Dell EMC ML3 GUI

Dell EMC ML3 — это компактная, емкая и масштабируемая ленточная библиотека, позволяющая наращивать вышеперечисленные ресурсы по мере необходимости. Имеется функция удаленного управления, а также поддерживаются опции отказоустойчивости. Хорошо подойдет для централизованного бэкапа или архивов. Если имеются подобные задачи — обращайтесь!
