Quantum-Scalar-i3-tape-library

Quantum Scalar i3 Tape Library состоит из Base модуля и Expansion, добавляемых опционально. Base module выполнен в корпусе высотой 3U и предназначен для установки в стандартные серверные стойки.

Спереди находится дисплей и два магазина под картриджи, каждый из которых вмещает до 25-ти носителей, суммарно — 50 (25 активировано стандартно, следующие 25 — по принципу Capacity-on-Demand (CoD)). I/E Stations/Slots, которые в индустрии именуются еще, как  «mailslots», активируются инкрементально паками по 5-ть (в магазинах, расположенных справа) в количестве от 0 до 25 на каждый модуль.

Сзади находятся два отсека блоков электропитания, контроллер управления, отсек для компьютерного узла (iBlade) и 3 слота для установки Tape Drive. На момент написания обзора поддерживаются приводы половинной высоты формата LTO-6, LTO-7 и LTO-8 с интерфейсами 6 Gb/sec SAS и 8 Gb/sec Fibre Channel.

Емкость носителей и скорость приводов в зависимости от поколения представим следующей таблицей.

HH-LTO-Capacity-Throughput

Expansion схож по конструктиву с Base за исключением того, что отсутствуют дисплей и порты управления — 3U, 2 магазина по 25-ть слотов, 3 Tape Drive.

Quantum Scalar i3 Tape Library Rear with Expention

Максимальное количество подключаемых модулей расширения — 7. В результате получаем в предельной конфигурации:

  • 24U rack form factor
  • 400 slots
  • 24 HH LTO drives

Имеется возможность разделения ленточной библиотеки на 12-ть логических партиций.

Доступны две High Availability опции: Multi-Path Failover — переключение между активными путями привода в случае проблем с одним из них. и Control Path Failover — отказоустойчивость на уровне приводов.
Теперь несколько слов о картриджах в частности и технологиях LTO вообще. Емкость носителей в зависимости от поколения (текущего и будущих) представим таблицей ниже.

LTO Technology

Картриджи существуют двух видов: RW — перезаписываемые и WORM — одноразовая запись.
С выходом поколения LTO-8 впервые появились носители «Type M». Что это? Если взять новый картридж LTO-7 и проинициализировать его в приводе LTO-8, то доступная емкость будет равна 9TB, то есть ровно посередине между стандартными форматами  LTO-7 и 8-мь. Данная операция имеет определенные особенности:

  • применимо только для  автозагрузчиков и ленточных библиотек, одиночным приводам такая опция недоступна
  • LTO-7 Type M картриджи не могут быть прочитаны в рамках LTO-7 hardware
  • LTO-7 картридж не может быть переформатирован в LTO-7 Type M, если он хотя бы раз использовался в приводе LTO-7
  • LTO-7 Type M картридж не может быть переформатирован обратно в LTO-7

С выходом поколения LTO-8 появилась еще одна особенность — данные приводы перестают читать носители «через поколение». Текущее состояние LTO tape drive to media compatibility приведем следующей таблицей.

LTO tape drive to media compatibility

Управление ленточной библиотекой возможно как локальное (через переднюю панель), так и удаленное, посредством программного обеспечения iLayer, которое позволяет получить следующие возможности:

  • графический веб-интерфейс
  • Quantum iLayerуправление на основе заданных  политик
  • проактивный мониторинг
  • интеллектуальная диагностика
  • опция “Phone home”
  • поддержка скриптования (RESTful)

Так же доступна опция расширенного репортинга (Advanced reporting), позволяющая получить:

  • хранение исторических данных о приводах/медиа
  •  данные об изъятии / перемещении медиа
  • создание политик, автоматизация оповещения (E-mail)
  • идентификация высокой утилизации драйвов
  • информативные счетчики

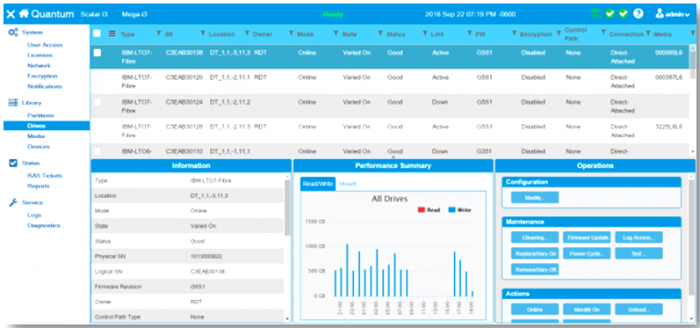

Реализована технологии автоматизации управления драйвами:Quantum iLayer View

  • проверка кодов прошивок (FW code)

– идентификация наличия новых прошивок на сайте Quantum

– генерация сервисного уведомления в iLayer (RAS ticket)

  • выравнивание прошивок драйвов (Drive FW Auto-leveling)

– проверка идентичности прошивок, при установке нового драйва в библиотеку

– автоматизация процесса обновления прошивки, при необходимости

  • управление S/N и WWN ID драйвов

– назначение серийного номера и WWN для нового драйва, идентичных заменяемому

Quantum Scalar i3 — это компактная, емкая и масштабируемая ленточная библиотека, позволяющая размещать довольно большие объемы информации в ограниченном пространстве. Отлично подойдет для консолидированного бэкапа или архива. Если имеется такая задача — обращайтесь!
