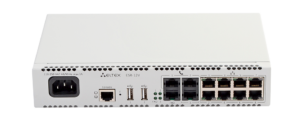

Сервисный маршрутизатор ESR-12V предназначен для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний.  Устройство поддерживает расширенные функции маршрутизации, функции организации территориально-распределенных сетей и функции обеспечения сетевой безопасности.

Технические характеристики

Пакетный процессор Broadcom NS+ (BCM58625)

Интерфейсы

  • 8хEthernet 10/100/1000BASE-T
  • 1xConsole (RJ-45)
  • 3xFXS
  • 1xFXO
  • 2хUSB 2.0

Подключаемые интерфейсы

  • USB 3G/4G/LTE модем
  • E1 TopGate SFP

Производительность

  • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) — 0,98 Гбит/c; 81k пкт/с
  • Производительность Firewall/NAT/маршрутизации (фреймы 70B) — 68 Мбит/c; 115k пкт/c
  • Производительность L2 коммутации (фреймы 1518B) — 0,98 Гбит/c; 81k пкт/с
  • Производительность IPsec VPN (фреймы 1456B) — 153 Мбит/c; 13k пкт/с
  • Производительность IPS/IDS 10k правил — 51 Мбит/c; 10,7k пкт/с
  • Производительность коммутации MPLS (фреймы 1518B) — 0,98 Гбит/c; 81k пкт/c

Системные характеристики

  • Количество VPN-туннелей — 10
  • Статические маршруты — 1k
  • Количество конкурентных сессий — 4k
  • Поддержка VLAN — до 4k активных VLAN в соответствии с 802.1Q
  • Количество маршрутов BGP — 1M
  • Количество маршрутов OSPF — 30k
  • Количество маршрутов RIP — 10k
  • Таблица MAC-адресов — 2k записей на бридж
  • Размер базы FIB — 1M
  • VRF — 32

Клиенты Remote Access VPN

  • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

  • L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

  • IPSec: режимы «policy-based» и «route-based»
  • DMVPN
  • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
  • Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

  • IPoGRE, EoGRE
  • IPIP
  • L2TPv3
  • LT (inter VRF routing)

Функции L2

  • Коммутация пакетов (bridging)
  • Агрегация интерфейсов LAG/LACP (802.3ad)
  • Поддержка VLAN (802.1Q)
  • Логические интерфейсы
  • LLDP, LLDP MED
  • VLAN на основе MAC

Функции L3 (IPv4/IPv6)

  • Трансляция адресов NAT, Static NAT, ALG
  • Статические маршруты
  • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, BGP
  • Фильтрация маршрутов (prefix list)
  • VRF
  • Policy Based Routing (PBR)
  • BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)1

  • Терминация пользователей
  • Белые/черные списки URL
  • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
  • HTTP/HTTPS Proxy
  • HTTP/HTTPS Redirect
  • Аккаунтинг сессий по протоколу Netflow
  • Взаимодействие с серверами ААА, PCRF
  • Управление полосой пропускания по офисам и SSID, сессиям пользователей
  • Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

  • Система обнаружения и предотвращения вторжений (IPS/IDS)1
  • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента — наборы правил, предоставляемые Kaspersky SafeStream Ii1
  • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
  • Zone-based Firewall
  • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
  • Поддержка списков контроля доступа на базе L2/L3/L4 полей
  • Защита от DoS/DDoS атак и оповещение об атаках
  • Логирование событий атак, событий срабатывания правил

Качество обслуживания (QoS)

  • До 8-ми приоритетных очередей на порт
  • L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
  • Предотвращение перегрузки очередей RED, GRED
  • Назначение приоритетов по портам, по VLAN
  • Средства перемаркирования приоритетов
  • Применение политик (policy-map)
  • Управление полосой пропускания (shaping)
  • Иерархический QоS
  • Маркировка сессий

Управление IP-адресацией (IPv4/IPv6)

  • Статические IP-адреса
  • DHCP-клиент
  • DHCP Relay Option 82
  • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
  • DNS resolver
  • IP unnumbered

Средства обеспечения надежности сети

  • VRRP v2,v3
  • Tracking на основании VRRP или SLA теста
    • Управление параметрами VRRP
    • Управление параметрами PBR
    • Управление административным статусом интерфейса
    • Активация и деактивация статического маршрута
    • Управление атрибутом AS-PATH и preference в route-map
  • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
  • Резервирование сессий firewall

Мониторинг и управление

  • Поддержка стандартных и расширенных SNMP MIB, RMONv1
  • Встроенный Zabbix agent
  • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
  • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
  • Интерфейсы управления CLI
  • Поддержка Syslog
  • Монитор использования системных ресурсов
  • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
  • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
  • Поддержка NTP
  • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
  • Локальное управление через консольный порт RS-232 (RJ-45)
  • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
  • Вывод информации по сервисам/процессам
  • Локальное/удаленное сохранение конфигураций
    маршрутизатора

Функции контроля SLA

  • Eltex SLA
  • Оценка параметров каналов связи:
    • Delay (one-way/two-way
    • Jitter (one-way/two-way)
    • Packet loss (one-way/two-way)
    • Коэффициент ошибок в пакета
    • Нарушение последовательности доставки пакетов
  • Wellink SLA (wiSLA)1

MPLS

  • Поддержка протокола LDP
  • Поддержка L2VPN VPWS
  • Поддержка L2VPN VPLS Martini Mode
  • Поддержка L2VPN VPLS Kompella Mode
  • Поддержка L3VPN MP-BGP

Протоколы VoIP

  • SIP

Голосовые кодеки

  • G.711 a-law, µ-law
  • G.723.1
  • G.729 (A/B)

 Передача факса

  • T.38 UDP Real-Time Fax
  • a-law, µ-law G.711 pass-through

Голосовые стандарты

  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхо компенсация, рекомендации G.165, G.168)

DTMF

  • DTMF Обнаружение и генерирование сигналов
  • Передача методами INBAND, RFC 2833, SIP INFO

Типы подключений

  • Статический IP-адрес
  • DHCP-клиент

Дополнительные виды обслуживания

  • Удержание вызова (CallHold)
  • Передача вызова (CallTransfer)
  • Уведомление о поступлении нового вызова (CallWaiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Caller ID
  • Запрет выдачи Caller ID (CLIR)
  • Горячая/теплая линия (Hotline/Warmline)
  • Групповой вызов (CallGroup)
  • Трехсторонняя конференция (3-Way conference)

Возможности VoIP

  • Внутренняя коммутация соединений
  • Работа без SIP-сервера
  • Гибкий план нумерации
  • Профили настроек для портов
  • Применение настроек без перезагрузки
  • Поддержка IMS (3GPP TS 24.623) для управления услугами Hold, CW, 3Way-conference, Hotline

Физические характеристики и условия окружающей среды

  • Максимальная потребляемая мощность: 22 Вт
  • Питание: 100-264В AC, 50–60 Гц
  • Интервал рабочих температур: от 0 до +40°С
  • Интервал температуры хранения от -40 до +70°С
  • Относительная влажность при эксплуатации: не более 80%
  • Относительная влажность при хранении: от 10% до 95%
  • Габаритные размеры (ШхВxГ, мм): 267х43,6х160,5
  • Вес: 1 кг
  • Срок службы: не менее 15 лет

Набор функций соответствует версии ПО 1.14.5
1 Активизируется лицензией
