Форм-фактор

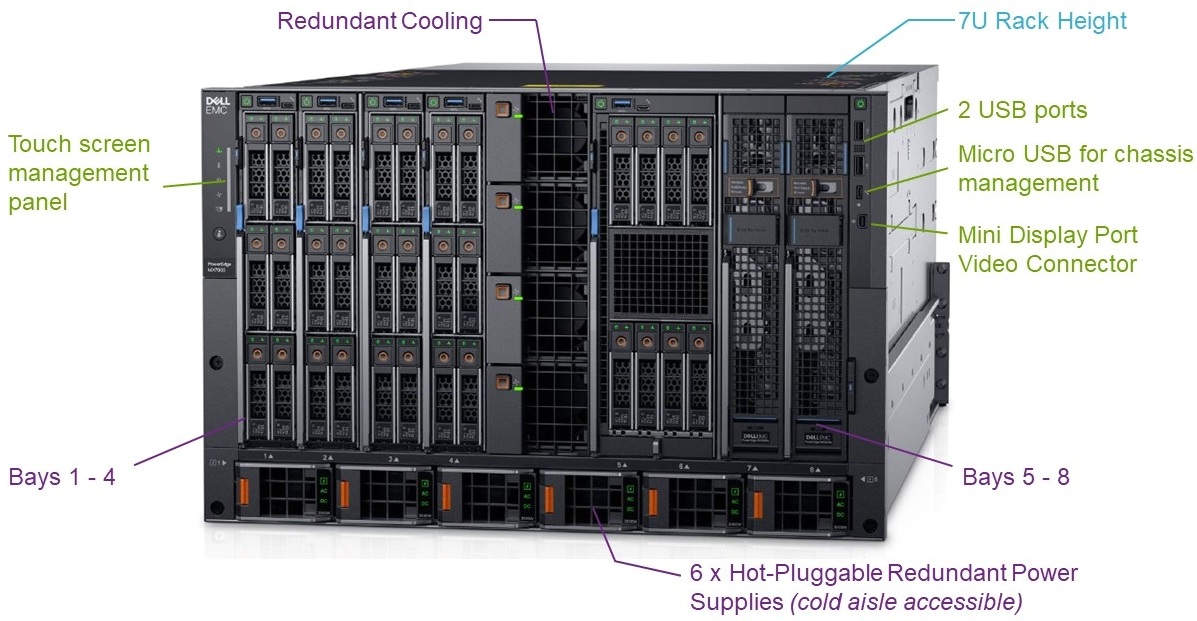

PowerEdge MX 7000 имеет высоту 7U и предназначен для монтажа в стандартные серверные стойки. Спереди устанавливаются блоки электропитания, вентиляторы, а также имеется 8-мь отсеков для размещения узлов хранения (Storage Sled) или вычислительных (Server Sled).

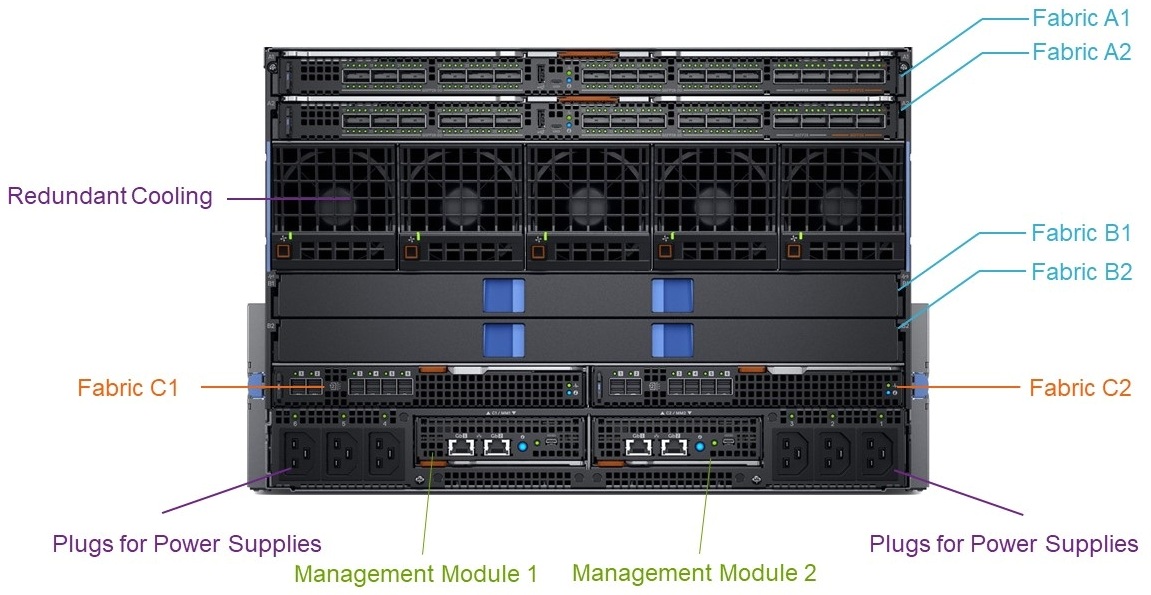

Сзади находятся коннекторы блоков электропитания, резервируемые модули управления (Management Modules) и фабрики ввода/вывода (I/O Fabrics).





Ввод/вывод

Отличительной особенностью шасси PowerEdge MX 7000 является отсутствие Midplane — серверы подключаются к коммутаторам напрямую. Фабрик ввода/вывода три: A, B и C. Fabric A (А1 и А2) отвечает за трафик через  Ethernet. Получения дополнительного сетевого доступа обеспечивает Fabric B (B1 и B2). Fabric C (C1 и C2) предназначена исключительно для взаимодействия со Storage по протоколам SAS или Fibre Channel и не поддерживает установку модулей другого типа.



Еще одна особенность PowerEdge MX — Scalable Fabric Architecture,  основой которой являются два элемента:  Fabric Switch Engine (FSE) и Fabric Expander Module (FEM). Пара FSE при количестве шасси от 2-х распределяется между MX 7000. Другие шасси используют FEM, которые двумя uplinkами 200GbE соединяются с FSE.



Scalable Fabric Architecture является рекомендуемой, но не обязательной. Для тех, кто привык работать со стандартными разделяемыми фабриками Ethernet и Fibre Chsannel, такая возможность сохраняется. Модули интерконнекта на момент написания обзора доступны следующие:

• Dell EMC PowerEdge MX5108n Ethernet Switch



— 8 x 25GbE Ethernet server facing ports

— 2 x 100GbE uplink порта

— 1 x 40GbE uplink порт

— 4 x 10GBase-T uplink порта



• Dell EMC PowerEdge MX9116n Fabric Switching Engine



— 16 x 25GbE Ethernet server facing ports

— 2 x 100GbE uplink порта

— 2 x 100GbitE / 8 x 32Gbit/s FC unified ports

— 12 x 200GbE Fabric Expansion портов; каждый Fabric Expansion порт имеет возможность работы в режиме 2 x 100GbE, 2 x 40GbE, 8 x 25GbE, 8 x 10GbE



• Dell EMC PowerEdge MX7116n Fabric Expander Module



— 16 x 25GbE Ethernet server facing ports

— 2x 200GbE порта до Fabric Switching Engine



• Dell EMC PowerEdge MX 25Gb Pass-through Module



— 16 x 25GbE Ethernet server facing ports

— 16 x 10/25GbE Ethernet SFP28 uplink портов



• Dell EMC PowerEdge MX 10Gb Pass-through Module



— 16 x 25GbE Ethernet server facing ports

— 16 x 10GbE Ethernet Base-T uplink портов



• Dell EMC PowerEdge MXG610s Fibre Channel Switch



— 16 x 32G FC server-facing ports

— 8 x 32G SFP FC ports

— 2 QSFP FC uplink ports (4 x 32G per QSFP)



• Dell EMC PowerEdge mx5000s sas switch



Управление

Основой управления является Dell EMC OpenManage Enterprise – Modular Edition (OME-Modular), запускаемый для отказоустойчивости на паре встроенных серверов (Management Modules — MX9002m). С одного «ведущего» шасси возможно централизованное управление до 20-ти шаси, 160-ти серверов.



Узлы хранения и вычисления

На сегодняшний момент доступно два Server Sled: PowerEdge MX740c, PowerEdge MX840c и один Storage Sled — PowerEdge MX5016s, по каждому из которых имеется собственная продуктовая страница — приглашаем посетить.





В рамках же данного обзора рассмотрение PowerEdge MX 7000 будем завершать. Если продукт заинтересовал, обращайтесь за конфигурацией и ценами!
