Форм-фактор

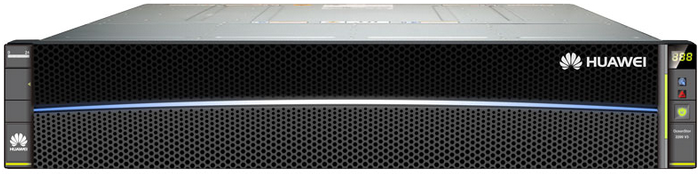

Huawei OceanStor 2200 V3 выполнен в корпусе высотой 2U, предназначенном для установки в стандартные серверные стойки.



Huawei OceanStor 2200 V3



Спереди размещается корзина на 12-ть дисков LFF или 25 SFF; сзади — контроллеры  и блоки электропитания. В случае пропадания электричества для сохранности данных используется CBU (Capacitor Backup Unit).



Huawei-OceanStor-2200-V3-Components





Вычислительные ресурсы

Контроллеров в системе два, каждый из которых имеет:

  • один 16-ти ядерный ARM процессор
  • кэша на контроллер может быть либо 8GB, либо 16-ть; соответственно 16GB/32GB на систему

OceanStor 2200 V3 — Unified Storage, но для поддержки NAS потребуется максимальный размер кэша в системе, то есть 32GB. Массивы с 16GB кэша работают только по блочным протоколам.



Ввод/вывод

Стандартный набор портов на контроллере следующий:

  • 4 х 1GE electrical port
  • 2 х Mini SAS HD expansion port
  • Management network port
  • Maintenance network port
  • Serial port

Huawei OceanStor 2200 V3 Rear

В качестве опции расширения имеется два слота для установки интерфейсных модулей — один закрыт заглушкой и не используется. Hot Plug карты имеются такие:

  • 4 х 1GE electrical card (BASE-T)

Huawei 4 х 1GE electrical card











  • 4 х 10GE electrical card (10Gb BASE-T, RJ45)

Huawei 4 х 10GE electrical card











  • 8 х 8Gb FC card (2 x QSFP+  порта, на каждом из которых при помощи специального кабеля-разветвителя получается 4 х 8Gb FC)

Huawei 8 х 8Gb FC card











  • 2 х ports Smart I/O card, варианты интерфейсов — 10Gb iSCSI (режим работы VN2VF/Scale-out — прямое подключение серверов не поддерживается, только через коммутаторы) и 8/16Gb FC

Huawei 2 х ports Smart IO card











  • 4 х ports Smart I/O card, варианты интерфейсов — 10Gb iSCSI (режим работы VN2VF/Scale-out — прямое подключение серверов не поддерживается, только через коммутаторы) и 8/16Gb FC

Huawei 4 х ports Smart IO card













Дисковая подсистема

Самое интересное здесь — RAID 2.0. Но эта тема настолько широка, что для нее выделим отдельный обзор, а в рамках данного коснемся лишь вскользь.

Чуть подробнее остановимся на таком понятии, как Coffer Disks. Это первые четыре диска, на которых хранятся метаданные. Сильно пугаться не стоит — они используются не целиком. На каждом отрезается 5GB,  из которых для отказоустойчивости организуются RAID 1. Остальное пространство доступно для объединения с другими дисками в системе.



Huawei OceanStor Coffer Disks



Масштабируемость

Максимальное количество дисков — 300; Enclosure — 11.  Дисковых петель — 2.  Каждая петля поддерживает подключение до 8-ми Enclosure (рекомендуется до 5-ти штук).

Полки расширения имеются 2-х видов:

  • 2U, 25 дисков 2,5 дюйма
  • 4U, 24 диска 3,5 дюйма

Huawei OceanStor Cable



Программное обеспечение

Опции работы с данными весьма обширны, попробуем их перечислить:

  • DeviceManager — управление массивом
  • SmartThin — динамическое выделение емкости
  • HyperCopy — копирование LUN из одной системы в другую (это не репликация данных)
  • HyperSnap — создание снепшотов (моментальных снимков)
  • SmartMigration — миграция данных со сторонних массивов
  • SmartErase — гарантированное уничтожение данных
  • SmartMotion — балансировка нагрузки между носителями (Horizontal Data Movement)
  • SystemReporter — инструмент анализа производительности, аналитики и мониторинга массива
  • поддержка протоколов NFS, CIFS, NDMP
  • HyperClone — полная копия LUN в рамках одного Storage
  • SmartVirtualization — виртуализация сторонних дисковых массивов
  • SmarTier — многоуровневое хранение данных (тиринг)
  • SmartCache — использование SSD в качестве расширения кэш-памяти
  • SmartQoS — интеллектуальный контроль показателей ввода/вывода для определенных LUNов
  • HyperReplication — репликация данных между массивами

OceanStor 2200 V3 — это система хранения начального уровня от компании Huawei, обладающая довольно хорошими показателями производительности и обширными программными возможностями. Если имеется потребность именно в таком массиве — обращайтесь!
