Форм-фактор

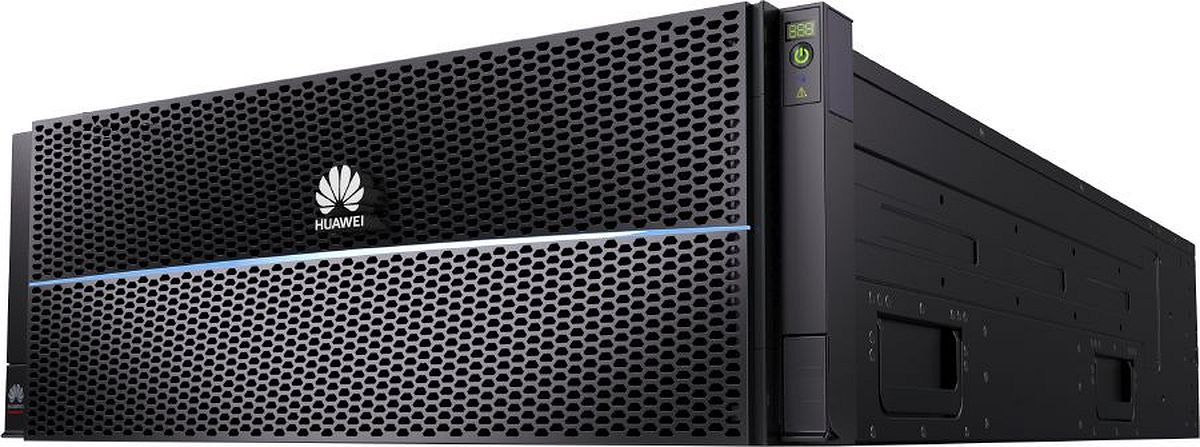

Huawei OceanStor 6810 выполнен в корпусе высотой 4U, предназначенном для установки в стандартные серверные стойки.

Спереди размещается до 4-х контроллеров.

Сзади — блоки электропитания, отсеки для модулей интерфейсных и управления.

В двухконтроллерной конфигурации для обеспечения эффективного охлаждения свободные отсеки занимают Assistant Cooling Module.

В случае пропадания электричества для сохранности данных используется BBU (Battery Backup Unit), резервирование 1+1.

Вычислительные ресурсы

Каждый из контроллеров имеет два Kunpeng 920 ARM процессора, а так же 256, 512 или 1024 GB кэш-памяти (1024, 2048 или 4096 GB суммарно).

Четыре контроллера в рамках Enclosure соединены 12-ю 100 Gbit/s RDMA линками через пассивный backplane. Любые два контроллера имеют прямое подключение между собой двумя линками. Front-end (FIMs) и back-end (BIMs) модули интерконнекта подключены к о всем 4-м контроллерам через пассивный backplane. Таким образом реализуется SmartMatrix Full-mesh Architecture, в рамках которой весь пул портов ввода/вывода и все диски доступны всем контроллерам в системе.

Массив масштабируется до 8-ми контроллеров по принципу switch-free (до 2-х систем).

Максимально возможно объединить 16-ть контроллеров через коммутаторы посредством 100 Gbit/s RDMA .

Ввод/вывод

Controller enclosure содержит два модуля управления, в каждом из которых:

• 2 х Management network ports
• Maintenance network port
• Serial port

OceanStor 6810 имеет 28 interface module slots, доступных всем контроллерам одновременно. В качестве опции расширения Front-end возможно установить следующие карты:

• 4-port 10 GE electrical interface modules
• 4-port 8 Gbit/s, 16 Gbit/s, and 32 Gbit/s FC interface modules
• 4-port 25 Gbit/s NVMe over RoCE interface modules
• 4-port 10GE and 25GE interface modules
• 2-port 40GE interface modules
• 2-port 100GE interface modules

Для цели Scale-out имеется 2-port 100 Gbit/s RDMA interface module.

Back-end connection обеспечивается за счет:

• 4-port 12 Gbit/s SAS interface modules (подключение SAS disk enclosures)
• 2-port 100 Gbit/s RDMA interface modules (подключение NVMe disk enclosures)

Дисковая подсистема

Доступные уровни RAID — RAID 5, RAID 6, RAID-TP. Конфигурации, состоящие только из шпиндельных дисков не поддерживаются — требуется минимум 4 SSD.

Масштабируемость

Максимальное количество HDD — 800; SSD — 800. Полок расширения доступно 4 вида:

• 2U SAS disk enclosures, 25 дисков 2,5 дюйма
• 2U NVMe disk enclosures, 36 дисков
• 4U SAS disk enclosures, 24 диска 3,5 дюйма
• 4U HD SAS disk enclosures, 75 дисков 3,5 дюйма

Программное обеспечение

OceanStor 6810 — это Unified Storage, то есть поддерживается одновременная работа по технологиям SAN (FC-NVMe, FC, iSCSI, NVMe over RoCE) и NAS (NFS, CIFS, NDMP).

Основным средством управления OceanStor Hybrid Flash Storage System является базирующийся на HTML5 DeviceManager.

Опции работы с данными весьма разнообразны, попробуем их перечислить:

• SmartThin — динамическое выделение емкости
• HyperCopy — копирование LUN из одной системы в другую (это не репликация данных)
• HyperSnap — создание снепшотов (моментальных снимков)
• SmartMigration — миграция данных со сторонних массивов
• SmartErase — гарантированное уничтожение данных
• SmartMotion — балансировка нагрузки между носителями (Horizontal Data Movement)
• SystemReporter — инструмент анализа производительности, аналитики и мониторинга массива
• HyperClone — полная копия LUN в рамках одного Storage
• SmartVirtualization — виртуализация сторонних дисковых массивов
• SmarTier — многоуровневое хранение данных (тиринг)
• HyperMirror — синхронная и асинхронная репликация данных
• SmartQuota — управление и контроль файловыми ресурсов
• поддержка протоколов NFS, CIFS, NDMP
• SmartMultitenant — разграничение прав и ресурсов между различными пользователями системы
• HyperLock (WORM) — защита файлов от переименования, изменения или удаления
• HyperVault — защита данных в пределах одной системы, а также бэкап между разнесенными
• SmartCache — использование SSD в качестве расширения кэш-памяти
• SmartQoS — интеллектуальный контроль показателей ввода/вывода для определенных LUNов
• HyperReplication — репликация данных между массивами
• SmartPartition — гранулярное разделение кэш-памяти между приложениями
• SmartDedupe — инлайн дедупликация
• SmartCompression — инлайн компрессия
• HyperMetro — отказоустойчивая конфигурация между разнесенными площадками

OceanStor 6810 Storage System — это производительная, отказоустойчивая и масштабируемая система хранения, поддерживающая одновременно, как блочные протоколы, так и файловые. Программные опции способны реализовать весь известный в отрасли функционал работы с данными, что позволяет использовать Storage для решения широкого круга задач. Если вашей инфраструктуре требуется подобное решение — присылайте запрос! Для случая, когда необходим массив с другими  техническими характеристиками, предлагаем перейти к обзору полной линейки Huawei простым нажатием на логотип компании, находящийся ниже. В любом случае, обращайтесь — мы с радостью подберем наиболее оптимальный для вас вариант!
