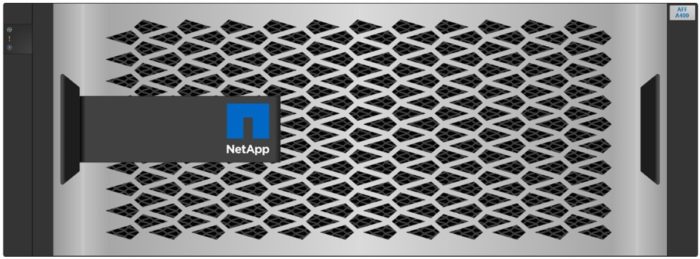

NetApp All Flash FAS AFF A400 Front



Форм-фактор

Контроллерная пара помещена в корпус высотой 4U, предназначенный для установки в стандартные серверные стойки. Дисковой корзины спереди нет — там установлены вентиляторы, сзади размещаются контроллеры и блоки электропитания.

NetApp All Flash FAS AFF A400 Fans

NetApp All Flash FAS AFF A400 Rear



Вычислительные ресурсы

Каждый контроллер содержит два 64-bit 10-core процессора 2.2GHz, 128GB DDR4-2666 System Memory и модуль NVDIMM 16GB. В результате на HA пару получается:

  • 40 CPU cores
  • 256GB System Memory
  • 32GB NVDIMM

NetApp All Flash FAS AFF A400 Controller Internal



Ввод/вывод

Имеются два модели: Ethernet и Unified configuration. Отличаются друг от друга встроенными портами — 4x 25Gb Ethernet (SFP28) или 4x 16Gb FC (SFP+). С остальными дело обстоит следующим образом:

  • 2x QSFP28 (100GbE RoCE): NVMe storage attachment
  • 2x SFP28 (25GbE RoCE): HA
  • 4x mini-SAS HD: External storage attachment
  • 1x Type micro-B USB console port: 115k baud rate
  • 1x Type-A USB port: Read-only for netboot and OS update
  • 1x serial console port (RJ45)
  • 1x 1GbE (e0M/BMC)
  • 5x PCIe slots
    NetApp All Flash FAS AFF A400 Controller Configuration

Здесь нужно отметить, что 2-й слот занимается картой кластерного интерконнекта, которая имеет:

  • 2x QSFP28 ports 100Gb Ethernet
  • 2x 10GBASE-T ports (not available)

NetApp All Flash FAS AFF A400 100Gb Ethernet Cluster Network Adapter

Опции Front-endа возможны такие:

  • 4-Port 32Gb FC SFP+
  • 2-Port, 100GbE RoCE (QSFP28)
  • 2-Port, 25GbE, RoCE (SFP28)
  • 4-Port, 10GbE, SFP+
  • 2-Port, 10GBASE-T (RJ45)



Масштабируемость

Максимальное количество SSD — 480. Поддерживаемые полки расширения — DS224C (2U, 24 диска 2,5″ SSDs, Back-end 12Gbps)  и NS224 (2U, 24 диска 2,5″ NVMe SSDs, Back-end 100GbE RoCE) — максимум 2 на HA пару.

С появлением дисков NVMe полки расширения из простых экспандеров превращаются в полноценные вычислительные узлы с собственными CPU и RAM.

NS224 NVMe Shelf Module Top

NS224 NVMe Shelf Module Rear

Система масштабируется до 24-х Cluster Nodes в случае NAS (12 HA пар) и 12-ти в варианте SAN (6 HA пар). Две HA пары возможно соединить напрямую (Switchless) или через коммутаторы (Switched); большее количество — только Switched.

  • Switchless Cluster

NetApp All Flash FAS AFF A400 Two-Node Switchless Cluster TNSC

  • Switched Cluster

NetApp All Flash FAS AFF A400 Two-Node Switched Cluster



Программное обеспечение

Для систем All Flash FAS набор стандартный: Base и Flash bundlы.

Base Bundle:

  • Протоколы хранения данных: лицензии на все поддерживаемые протоколы (NVMe/FC, FC, iSCSI, NFS, pNFS, CIFS/SMB)
  • Эффективность: NetApp FlexVol®, дедупликация, компрессия, уплотнение и гибкое выделение ресурсов
  • Готовность: многоканальный ввод-вывод
  • Защита данных: RAID-TEC, RAID DP и Snapshot
  • Производительность: QoS на системе хранения
  • Масштабируемый контейнер NAS: FlexGroup
  • Управление данными: ONTAP System Manager

NetApp ONTAP System Manager Dashboard

Flash Bundle — это Base Bundle +

  • FlexClone: мгновенные виртуальные копии баз данных или виртуальных машин
  • SnapMirror: простой, эффективный и гибкий инструмент аварийного восстановления данных
  • SnapVault: программное обеспечение для резервного копирования дисков позволяет создать полные резервные копии и сетевые архивы
    основной и дополнительной СХД всего за несколько минут
  • SnapRestore: мгновенное восстановление моментальных копий Snapshot в полном объеме
  • SnapCenter: унифицированная масштабируемая платформа и комплект расширений для согласованной с приложением защиты данных и управления клонированием
  • Комплект SnapManager: инструмент создания резервных копий, восстановления и клонирования данных, согласованных с приложением или виртуальной машиной

Из опционального программного обеспечения, не входящего в бандлы, есть следующее:

  • OnCommand: набор программных инструментов управления обеспечивает контроль для максимально эффективного
    использования системы, выполнения SLA для СХД, минимизации рисков и повышения производительности
  • SnapLock: ПО для обеспечения соответствия нормативным требованиям для данных с защитой WORM (однократная
    запись и многократное считывание)

NetApp AFF A400 — это хорошо масштабируемый, как по дискам, так и по портам ввода/вывода All Flash массив с поддержкой не только обычных SSD, но и NVMe в варианте «end-to-end»в случае необходимости. Система способна консолидировать разнородные нагрузки с выполнением требуемого SLA, что делает ее универсальным решением для многих задач. Если же для вашей инфраструктуры требуется система NetApp с другими характеристиками, то выбрать из полной линейки можно нажатием на логотип ниже. В любом случае, обращайтесь — с радостью подберем наиболее подходящий вариант!
