Delta Modulon DPH 75-Open-Door

Топология

Delta Modulon DPH 75 — это источник бесперебойного электропитания с двойным преобразованием (on-line).  Данная технология обеспечивает на выходе напряжение синусоидальной формы, позволяя защищать любое требовательное к качеству входного сигнала оборудование.



Отличительные особенности модели
  • двойное преобразование энергии — нагрузка полностью защищена от отклонений входных параметров
  • внутреннее резервирование компонентов для обеспечения бесперебойной работы
  • самосинхронизация силовых модулей и модулей управления, обеспечивающая непрерывную работу в режиме on-line
  •  горячая замена основных модулей и компонентов — удобство обслуживания без простоев
  • широкий диапазон входного напряжения (от -45 % до +25 %) и узкий диапазон регулировки выходного напряжения позволяет справиться с нестабильностью параметров питающей сети и обеспечить качественное питание нагрузки
  • высокая перегрузочная способность: 125 % в течение 10 минут и 150 % в течение 1 минуты
  • увеличение выходной мощности с 25 кВт до 75 кВт с поддержкой резервирования по схеме N+X внутри одной стойки позволяет экономить полезную площадь ЦОДа
  • параллельное подключение до четырех ИБП без привлечения дополнительного оборудования
  • низкие гармонические искажения (iTHD < 3 %)
  • встроенный ручной байпас, позволяющий избежать простоев, связанных с техническим обслуживанием
  • поддержка технологии plug and play, повышающая ремонтопригодность
  • проактивная система диагностики, позволяющая на самой ранней стадии обнаруживать неисправности
  • выпускается шириной 19” и представляет из себя стойку для установки модулей, что обеспечивает гибкость размещения при организации инфраструктуры ЦОД
  • ЖК панель управления с многоязычным интерфейсом



Технические характеристики

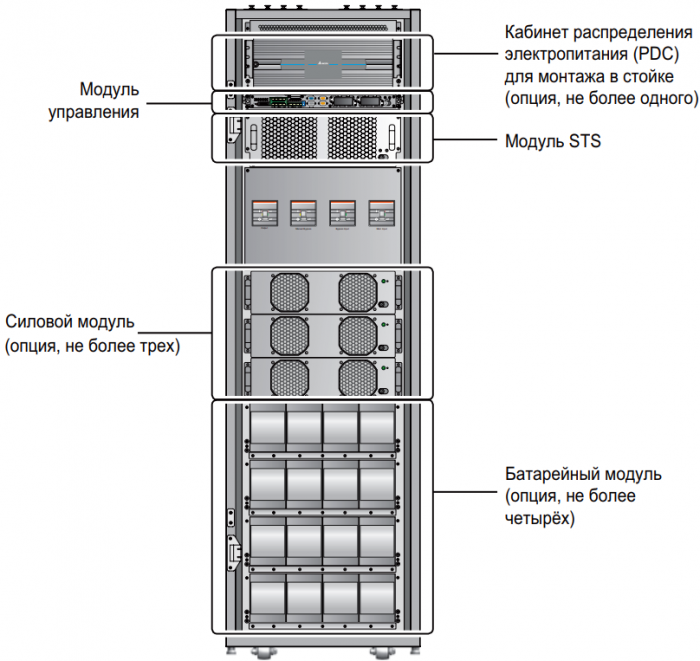

Delta Modulon DPH 75-Components

Подключения к сети электропитания осуществляется через терминальные клеммы. Остальные входные данные такие:

  • номинальное напряжение — 380/220 В, 400/230 В, 415/240 В (3 фазы, 4 провода плюс земля)
  • частота — 45~65 Гц
  • диапазон напряжения при работе от сети — 176~276 / 305~477 В пер. тока
  • коэффициент нелинейных искажений тока — < 3 % (при коэффициенте нелинейных искажений тока на входе менее 1 %)

Характеристики на выходе ИБП:

  • мощность — 25, 50, 75 кВА; выходной коэффициент мощности — 1 (кВА = кВт)
  • номинальное напряжение — 380/220 В, 400/230 В, 415/240 В (3 фазы, 4 провода плюс земля)
  • частота — 50/60 Гц ± 0,05 Гц
  • коэффициент нелинейных искажений тока — < 2 % (при линейной нагрузке)
  • тип формы напряжения — синусоидальный сигнал

Стандартно Modulon DPH 75 имеет 1 коммуникационный системный порт, 1 порт LCM, 2 параллельных порта, 2 слота для smart-карт, 6 выходов с сухими контактами, 2 входа с сухими контактами, 2 сухих контакта АКБ, 1 порт REPO дистанционное аварийное отключение электропитания).

Опционально возможна установка карт SNMP IPv6, ModBus, релейных входов/выходов, кабеля датчика температуры и датчика состояния батарейного кабинета.



Батарейное резервирование

Поддерживается установка до 4-х линеек внутрь ИБП + имеется опция подключения внешнего батарейного шкафа.



Физические размеры

Суммарные габариты «ширина x глубина x высота» —600 х 1090 х 2000 мм. Масса зависит от количества установленных силовых и батарейных модулей.

Delta Modulon DPH 75 — это модульный ИБП, размещаемый в пределах стандартной 19-ти дюймовой стойки, что позволяет в случае необходимости монтировать его в один ряд с оборудованием. Модули plug and play позволяют наращивать мощность по мере необходимости или заменять компоненты без ущерба для подключенной нагрузки. Опция внутренних батарей и встраиваемая система распределение электропитания делают решение максимально компактным и эффективным. Если вам требуется именно такой вариант — обращайтесь!
